重磅:神奇的結構誕生了!

發表日期:2020-04-29 11:58:32 瀏覽次數:

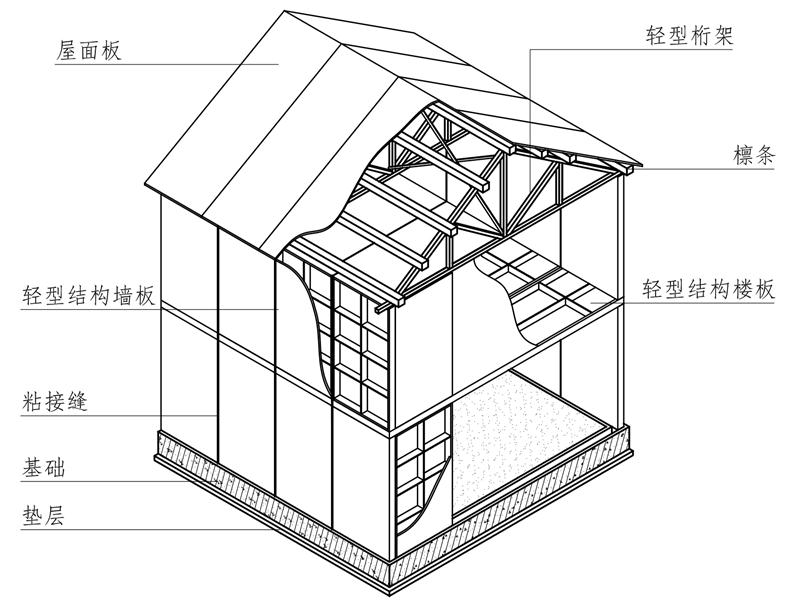

  一、纖維增強覆面木基結構

  纖維增強覆面木基結構:采用在工廠復合成型的輕型結構樓板、輕型結構墻板以及輕型桁架、屋面板等受力成品構件,運至現場經裝配膠合、連接固定構成的樓、屋蓋以及剪力墻結構受力體系。

重磅:神奇的結構誕生了!(圖1)

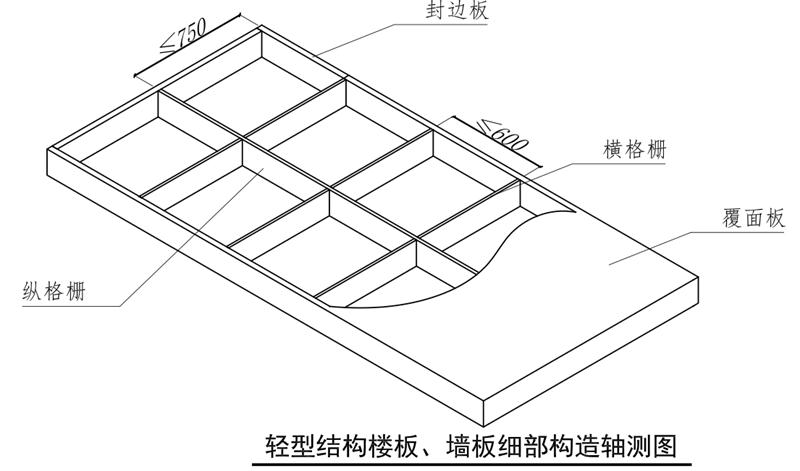

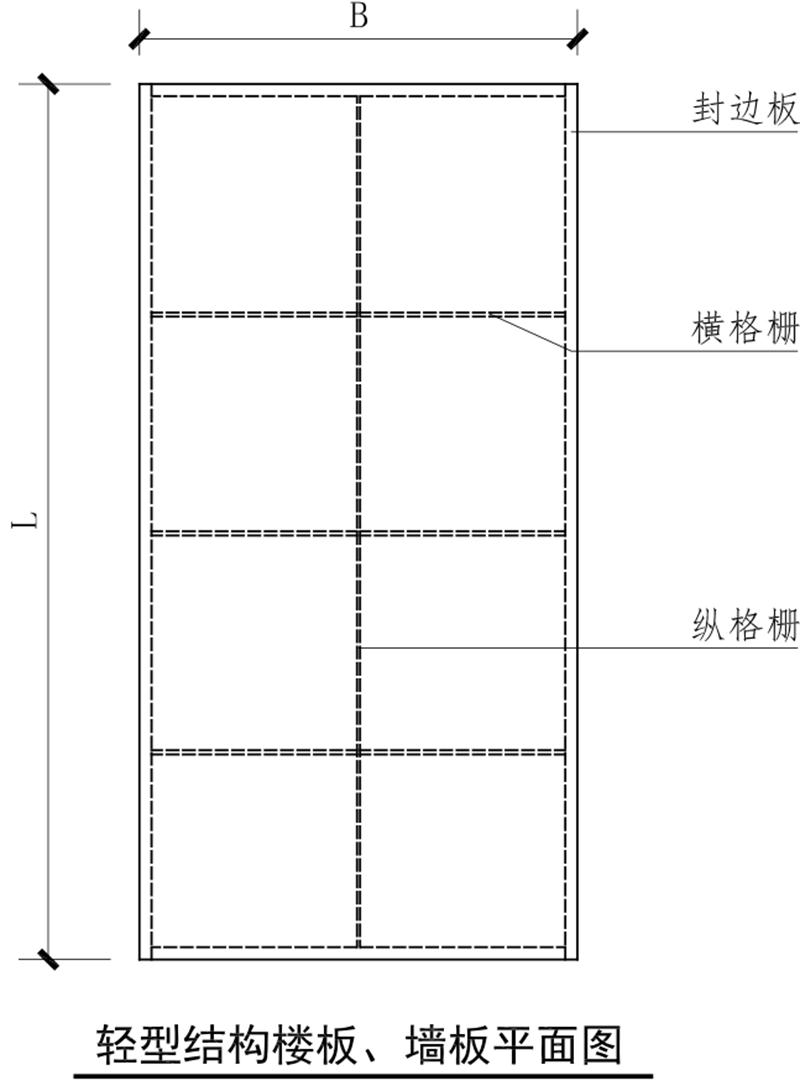

  二、樓板、墻板示意

  輕型結構樓板:組成輕型樓蓋的單元板,由封邊板、格柵板組成平面骨架,前后兩面與覆面結構板膠合而成。

  輕型結構墻板:組成輕型剪力墻的單元板,由封邊板、格柵板組成平面骨架,前后兩面與覆面結構板膠合而成。

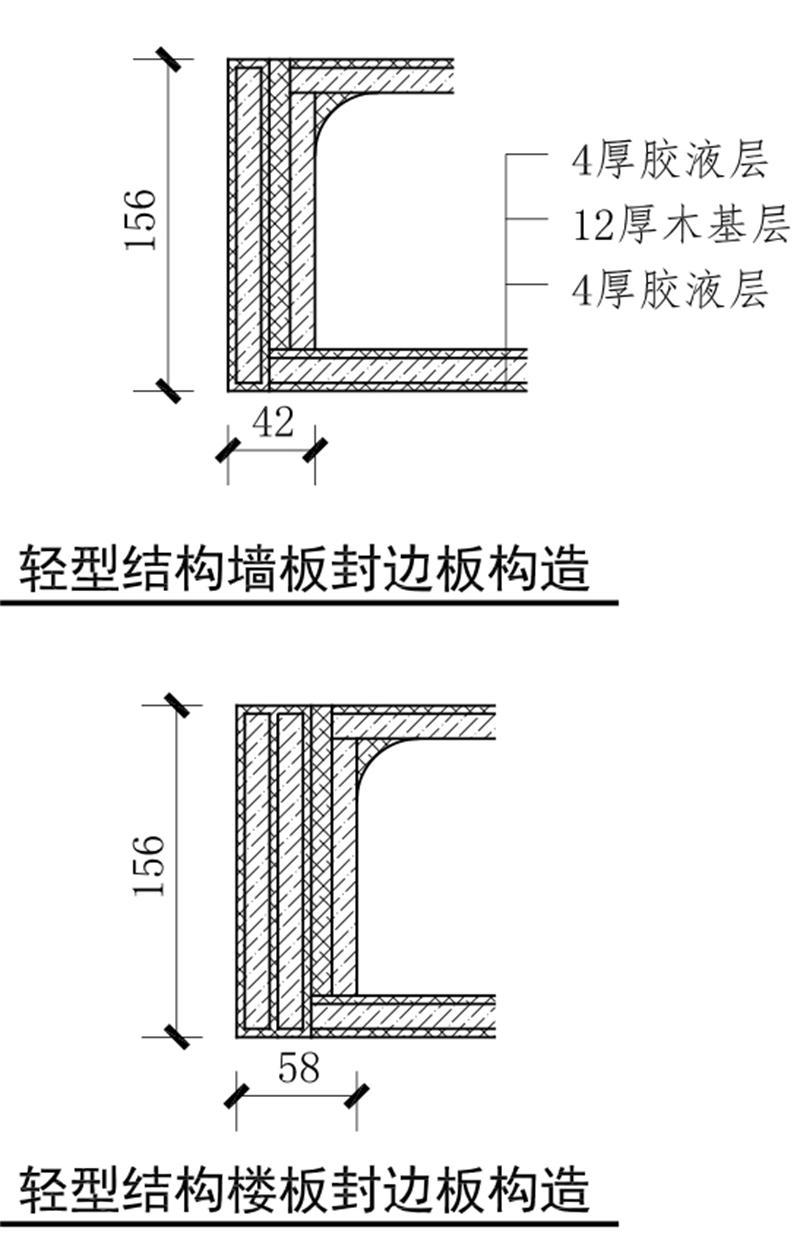

  封邊板、格柵板:輕型結構樓板以及輕型結構墻板中設置的骨架組合構件,采用符合等級標準的覆面結構板拼接粘合而成,其表面須采用纖維復合覆面封閉,形成樓面整體抗剪能力的平面骨架桿件。

  墻骨柱:輕型結構墻板之間橫向拼接形成的墻體邊緣構件,由兩側封邊板與膠粘層組合而成,承擔支撐屋架以及抗壓、拉作用。

重磅:神奇的結構誕生了!(圖2)

重磅:神奇的結構誕生了!(圖3)

重磅:神奇的結構誕生了!(圖4)

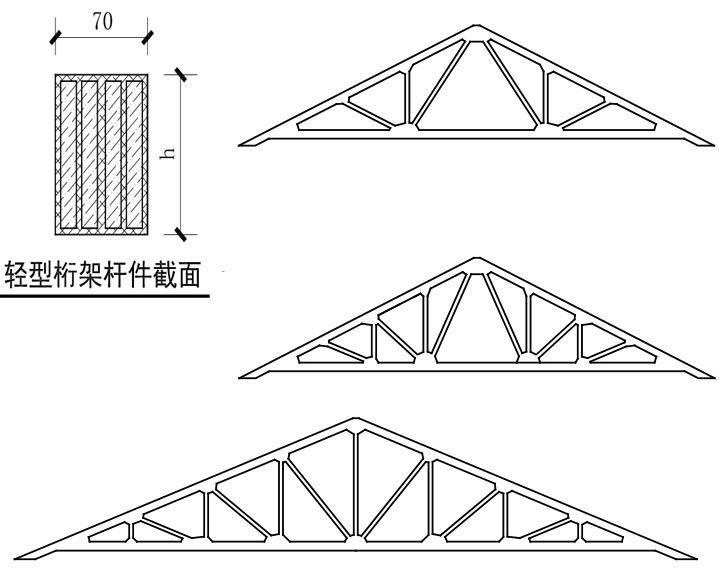

  三、屋面桁架示意

  輕型桁架:按構造或設計要求,采用符合等級標準的規格木基條板,在放樣模具內組坯、疊層錯縫拼接形成的桁架骨架,并采用纖維復合封閉包覆,用于輕型屋蓋體系的受力結構。

  屋架垂直支撐桿:在桁架間由受力桿件組成剪刀支撐,桿件兩端分別與中間腹桿膠合,用于承擔和傳遞房屋縱向水平力;確保桁架平面外穩定性,桿件采用符合等級標準的實木基材,其表面必須采用纖維復合覆面封閉。

重磅:神奇的結構誕生了!(圖5)

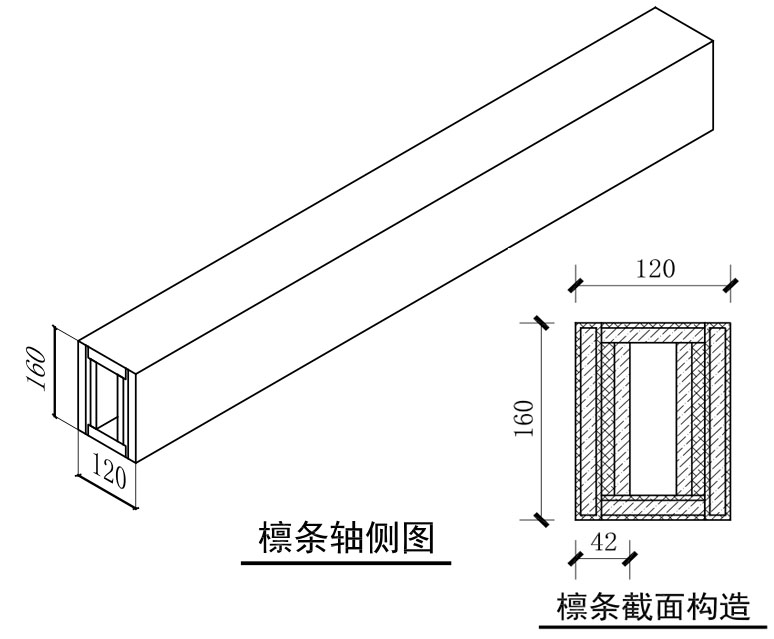

  四、檁條示意

  檁條梁:垂直膠合于各榀桁架上弦,用于支承屋面板的受彎構件,采用符合等級標準的覆面結構板組合粘結而成。

重磅:神奇的結構誕生了!(圖6)

  五、技術規程、標準圖集



重磅:神奇的結構誕生了!(圖7)



重磅:神奇的結構誕生了!(圖8)

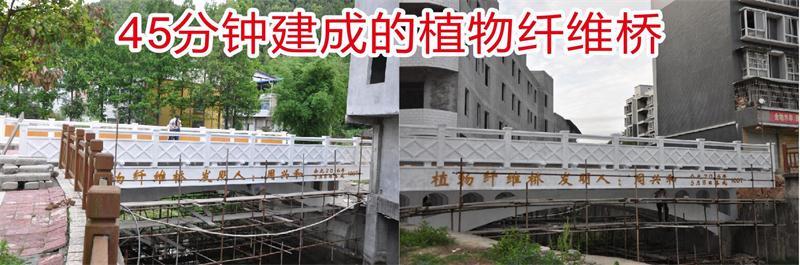

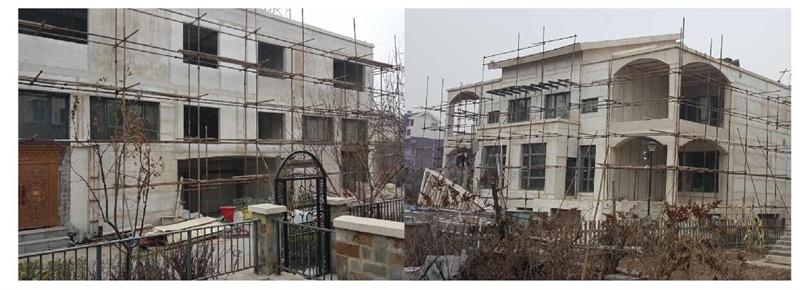

  六、工程實例



重磅:神奇的結構誕生了!(圖9)

重磅:神奇的結構誕生了!(圖10)
